مقره خازنی

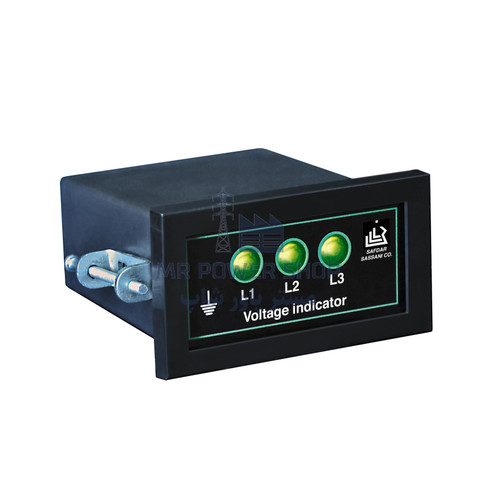

مقره خازنی فشار متوسط 10، 20 و 33 کیلوولت به همراه نشاندهنده ولتاژ
معرفی محصول
مقره خازنی به همراه نشاندهنده ولتاژ یکی از تجهیزات ایمنی و کنترلی مورد استفاده در تابلوهای فشار متوسط است که علاوه بر تأمین عایق الکتریکی مطمئن، امکان تشخیص وجود یا عدم وجود ولتاژ در شبکه را فراهم میسازد. این تجهیز در سطوح ولتاژی 10، 20 و 33 کیلوولت طراحی و تولید شده و بهطور گسترده در پستهای توزیع، تابلوهای فشار متوسط، سلولهای RMU و تجهیزات کلیدزنی مورد استفاده قرار میگیرد.
این مقره با بهرهگیری از سیستم کوپلاژ خازنی، ولتاژ موجود روی هادی را نمونهبرداری کرده و به نشاندهنده ولتاژ منتقل میکند. در نتیجه اپراتور میتواند بدون تماس مستقیم با قسمتهای برقدار، از وضعیت ولتاژ شبکه مطلع شود و عملیات بهرهبرداری و تعمیرات را با ایمنی بیشتری انجام دهد.
نحوه عملکرد
در داخل مقره، یک المان خازنی ویژه تعبیه شده است که ولتاژ شبکه را به سطحی ایمن کاهش میدهد. این سیگنال به نشاندهنده ولتاژ منتقل شده و در صورت وجود ولتاژ، چراغ یا نشانگر مربوطه فعال میشود. برخی مدلها همچنین دارای نقطه تست (Test Point) برای اتصال تجهیزات تست ولتاژ مطابق استانداردهای بینالمللی هستند.
این روش بدون ایجاد اتصال مستقیم به مدار قدرت، وضعیت برقدار بودن شبکه را مشخص کرده و از بروز حوادث ناشی از خطای انسانی جلوگیری میکند.
ویژگیهای اصلی
✔ مناسب برای شبکههای 10، 20 و 33 کیلوولت
✔ تشخیص سریع و مطمئن وجود ولتاژ
✔ افزایش ایمنی اپراتور و پرسنل تعمیرات
✔ دارای نشانگر نوری یا سیستم نمایش ولتاژ
✔ مجهز به نقطه تست ولتاژ (Test Point)
✔ استقامت الکتریکی و مکانیکی بالا
✔ مقاوم در برابر رطوبت، گردوغبار و آلودگیهای صنعتی
✔ قابلیت نصب در انواع تابلوهای فشار متوسط
✔ عمر طولانی و نیاز حداقلی به نگهداری
کاربردها
مقره خازنی مجهز به نشاندهنده ولتاژ در تجهیزات زیر کاربرد گسترده دارد:
- تابلوهای فشار متوسط 10kV، 20kV و 33kV
- پستهای توزیع برق
- تابلوهای GIS و AIS
- تابلوهای کمپکت RMU
- سلولهای ورودی و خروجی شبکه
- کلیدهای سکسیونر و دژنکتور فشار متوسط
- نیروگاهها و صنایع بزرگ
- پالایشگاهها، پتروشیمیها و مجتمعهای صنعتی
مزایای استفاده
استفاده از مقره خازنی همراه با نشاندهنده ولتاژ موجب افزایش سطح ایمنی شبکه، کاهش خطر برقگرفتگی و جلوگیری از انجام عملیات روی تجهیزات برقدار میشود. این تجهیز به اپراتورها کمک میکند تا قبل از هرگونه تعمیرات یا مانور شبکه، از وضعیت واقعی ولتاژ اطمینان حاصل کنند.
علاوه بر این، استفاده از نشاندهنده ولتاژ باعث افزایش قابلیت اطمینان سیستم، کاهش خطاهای انسانی و بهبود فرآیندهای بهرهبرداری در شبکههای توزیع برق میشود.
مشخصات فنی عمومی
| مشخصه | مقدار |
|---|---|
| ولتاژ نامی | 10kV، 20kV و 33kV |
| فرکانس کاری | 50/60 هرتز |
| نوع عایق | رزین اپوکسی یا پلیمر عایقی |
| نوع نمایش | LED یا نشانگر حضور ولتاژ |
| نقطه تست ولتاژ | دارد |
| کاربرد | تابلوهای فشار متوسط |
| استانداردها | IEC 61243 ، IEC 62271 |
| شرایط نصب | محیطهای صنعتی و پستهای توزیع |
چرا مقره خازنی با نشاندهنده ولتاژ؟
در شبکههای فشار متوسط، اطلاع دقیق از وضعیت برقدار بودن تجهیزات یکی از مهمترین الزامات ایمنی محسوب میشود. مقره خازنی مجهز به نشاندهنده ولتاژ با فراهم کردن امکان تشخیص سریع و مطمئن حضور ولتاژ، نقش مهمی در حفاظت از پرسنل و تجهیزات ایفا کرده و به عنوان یکی از اجزای ضروری تابلوهای مدرن فشار متوسط شناخته میشود.
این تجهیز با طراحی مقاوم، عملکرد پایدار و سازگاری با سطوح ولتاژی 10، 20 و 33 کیلوولت، انتخابی ایدهآل برای پروژههای توزیع برق، صنایع سنگین، نیروگاهها و تأسیسات زیرساختی است.
